超低溫空氣源熱泵機組應用1600平米敬老院供暖

項目概況：

工程項目地區：北京市昌平區陽坊鎮；

工程項目面積：1600㎡（建筑面積）；
  項目分部：
  集中鍋爐房：1600㎡，門衛室東排平房：150㎡；
  工程項目建筑：普通建筑（無外墻保溫）；
  工程項目末端：原有地暖；
  項目設計溫度：≥18℃-22℃（敬老院）；
  為1600㎡/150㎡超低溫空氣源熱泵采暖系統工程，本次設計范圍為住宿、辦公室等，使用地點為：北京市昌平區陽坊鎮山下。
  為給該工程營造一個舒適、溫馨、高質量、高品質、高品位的環境，我們給該建筑物選擇一套最實用、最完善、能將空氣品質處理到最佳狀態，使處于其中的人有身處大自然之清新感覺的空調系統。
  方案設計
  我們主要依據國家規范、行業標準、品牌品質、舒適環保、經濟實用、高效可靠、豪華美觀、操作簡便、維護便利的原則，本著嚴謹、認真、誠懇的專業態度，根據該建筑物的使用功能及建筑物特點，綜合考慮業主的需要，依據國家暖通空調設計規范結合北京、昌平山區地區氣候特點，我們進行了如下環保性、舒適性、實用性空調系統設計：超低溫模塊式風冷冷熱水機組結合地暖輻射采暖方案。
  設計依據
  （1）《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
  （2）《公共建筑節能設計標準》DBJ14-036-2006
  （3）《通風與空調工程施工質量驗收規范》GB50243-2002
  （4）《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
  （5）《民用建筑熱工設計規范》GB50176-93
  （6）甲方提供的設計條件及建施圖紙
  負荷指標
  根據該建筑的建筑特點、用途、相關規范，供暖熱指標按100W/㎡（建筑面積）計算。
  負荷計算
  冷/熱負荷估算采用如下公式：
  Q=Σqf*F/1000
  式中：
  Q--建筑物熱負荷KW
  Qf--建筑物指標W/㎡
  F--建筑物建筑面積㎡
  總熱源站供暖熱負荷：Q=Σqf*F/160000=100*1600/1000=160KW
  平房供暖熱負荷：Q=Σqf*F/15000=100*150/1000=15KW
  設備選型
  （1）選型原則：?jiǎn)喂┡�，按熱�?fù)荷選配超低溫空氣源熱泵機組單暖型，滿足供暖的需求。
  （2）機組數量：
  超低溫空氣源熱泵機組選型：160/75=2臺，即選用超低溫空氣源熱泵機組單暖型LYK-71RD共計2臺作為建筑物的熱源，機組制熱量71KW(室外溫度-7℃，出水溫度45℃)，平房采用一臺6p主機制熱量18kw1臺。

（3) 機組參數:

控制方式

通過對控制面板進行參數設定，實現機組的自動啟停、自動控溫；根據不同的需求，機組可選用PLC智能控制，可實現遠程控制或托管（選用）。

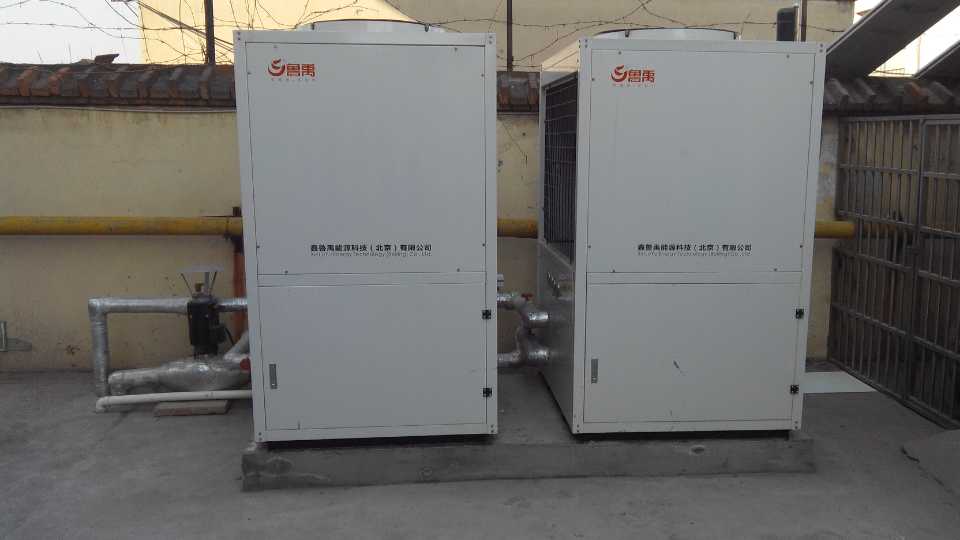

本工程共采用2臺LYK-71RD,1臺LYK-18RD的超低溫空氣源熱泵冷熱水機組

針對本項目我們優先推薦超低溫空氣源熱泵機組的原因如下：

首先，魯禹超低溫空氣源熱泵冷熱水機組不需要專門的機房，也不需要專業的人員來維護管理，節省了寶貴的建筑面積和后期維護費用。

其次，采用風冷方式換熱，無需冷卻塔等大型的冷卻設備，降低了初投資和以后的運行費用。

再次，超低溫空氣源熱泵冷熱水機組是為寒冷地區度身定制熱量差額管理功能的“全天候”風冷熱泵機組，運行范圍為-25℃至+48℃。

第四，超低溫空氣源熱泵氣直通結構加強了機組低溫制熱的穩定性，拓寬了機組低溫制熱的工況范圍，使機組可以在低至-25℃溫度下穩定制熱。

第五，相對于水冷機組，超低溫空氣源熱泵機組解決了人們過渡季節生活環境制冷制熱的需要，機組的自動控制和靈活性比較高。

水系統說明

水通過動力源輸送熱量至地暖末端。本系統設計兩臺完全相同的水循環水泵，并聯在機組的回水端，循環水泵的類型為立式管道泵，一用一備。供回水管道、凝結水管，管徑≤DN65用熱鍍鋅鋼管；支管DN50，絲接，管徑>DN65用熱鍍國標鋼管，焊接或法蘭連接。

秉承多年來的質量理念

本系統所采用的所有輔助設備和輔助材料均為國內或國際名優產品。

消聲與減振

機組、水泵的底座均需要安裝優質廠家設計的減振器、橡膠減振墊、管道撓性接頭等，機組均采用國標進行安裝。管道本身采用橡塑保溫管，具有一定彈性，降低噪音。機組與管道、水泵等連接均采用橡膠軟連接，減少機組噪音。

系統的維護

水系統：在水進入機組和系統之前經過高效過濾器過濾，使用名牌廠家生產的鍍鋅鋼管輸送冷凍水，所以不會在管路內形成水垢，維護保養也極為簡單，只需定期清洗室內機的過濾網就可以達到正常使用效果，如果發生室內機損壞需要維修等情況，可將連接室內機的進出水閥門關閉，將內機維修即可，不影響其它設備運行，方便維修和保養。
