超低溫空氣源熱泵集中供暖替換舊燃煤鍋爐房解決老舊小區供暖差的民生問題
2018年，生態環境部印發《2018-2019年藍天保衛戰重點區域強化督查方案》，以“2+26”城市及汾渭平原11市冬季清潔取暖及燃煤替代為重點。今年上半年，該部分地區紛紛出臺了相應的政策。其中，空氣源熱泵以其“環保”“節能”“穩定”“高效”等優點，得到了政府和市場的大力支持。
“燃煤鍋爐+暖氣片”改造困難
對于這一部分存量市場來說，老舊小區原有的“燃煤鍋爐+暖氣片”采暖的組合形式，占到了相當大的比例。而拆掉煤鍋爐，換上空氣源熱泵，一直是困擾經銷商的老大難問題。
一是因?yàn)榕瘹馄瑢?duì)水溫要求高，一般的熱泵采暖主機很難滿足，即使能滿足能效也比較低;
二是由于原有的系統管道較細，如果不改造管路，很可能造成末端散熱不夠，甚至系統運行也不穩定。由于各種原因，對末端管路全部重新改造是不現實的。
那么，空氣源熱泵能否直接替換燃煤鍋爐帶老舊暖氣片采暖，在滿足高水溫要求的同時還有較高的COP呢?
答案是肯定的。選擇之一，就是超低溫空氣源熱泵技術。我們可以先來看一個案例。
超低溫空氣源熱泵解救“供熱孤島”
河北省保定市學前教育家屬樓供暖面積為4000余平方米，屬于非節能建筑，37墻無保溫，單層玻璃，因?yàn)槭姓┡艿啦煌ǖ脑颍殉晒峁聧u多年。過往小區都是通過燃煤鍋爐度過四個月的采暖季，隨著京津冀煤改電的藍天保衛戰打響，該市多地一改往昔，開啟供暖新模式，用上了清潔、環保、節能的超低溫空氣源熱泵。
小區原有供暖末端均為暖氣片，水路系統為典型的單管集中式供暖系統。單管暖氣片采暖供回水溫度常規為95℃/75℃，二次網設計參數為75℃/50℃。該小區原有供暖系統供回水溫度即為75℃/50℃。另外，由于小區樓齡較長，故保溫效果差，且供回水主管道管徑較小、走管距離長，絕大部分裸露在室外導致低溫工況供暖時熱損耗非常大。
如果采用普通的低溫空氣源熱泵系統，設計供回水溫度50℃/40℃，就會造成供暖溫差不足。且管徑小難以滿足低溫空氣源熱泵系統小溫差大流量的系統設計，供暖效果難以保證。
而如果再對小區供暖系統進行大刀闊斧改造的話需要花費大筆投資，這讓住戶難以接受。而雙級高溫?zé)岜脵C(jī)組(設計供回水溫度65℃/60℃)則完美地解決了這些問題，僅需在原有系統的基礎上更換供熱源即可。
小區原設計熱負荷取值60W/㎡，總熱負荷為240KW。1月平均氣溫-4.3℃，該項目最后配置了5臺25匹超低溫空氣源熱泵主機。該設備在室外環境干球溫度-7℃，供回水溫度65℃/60℃工況下的制熱量為48.1KW，cop能效比為2.7，輸入功率為32.5KW。
什么是超低溫空氣源熱泵
魯禹噴氣增焓超低溫空氣源熱泵機組是采用國際先進水平的噴氣增焓技術，是魯禹熱能工程師技術研究開發中心的重點技術成果，該產品在低溫環境中比同類產品能效高30%以上，是北方寒冷地區理想的冬季采暖設備，與普通型空氣源熱泵主要的區別在于運行環境溫度更低，效率更高，穩定性更好，目前在北方市場已經得到了推廣和使用，并已經成為了很多地區煤改電指定使用的產品。
什么是噴氣增焓技術？
·超低溫空氣源熱泵在環境溫度-25度是可以正常運行制熱的;
·EVI回路氣體進入壓縮機后，通過特殊設計的通道注入渦旋盤，注入渦旋盤的氣體經過壓縮，和吸氣口吸入的氣體一起排出進入制熱循環。
·噴氣增焓帶來熱能力的上升
·追加噴射的中壓冷媒增加20%的冷媒循環量，以1臺壓縮機實現2次壓縮強熱效果循環壓焓圖
魯禹噴氣增焓技術突破性的克服了以往的低溫環境下制熱效果差的問題，造就了魯禹超低溫空氣源熱泵的專屬優勢：采用魯禹EVI噴氣增焓技術，相比傳統供熱方式，可節約高達70%的運行成本，熱水溫度高達60度；-25度低溫環境下強勁制熱穩定運行，使空氣源熱泵機組在北方地區的應用成為現實。
普通空氣源熱泵與超低溫空氣源熱泵的區別
普通空氣源熱泵與超低溫空氣源熱泵組成部分都一樣，其區別主要體現在以下幾個方面：
1、配置不一樣
超低溫空氣源熱泵采用的是低溫壓縮機(日立低溫壓縮機)，雪中采用的是低溫冷媒(404);常規空氣源熱泵采用的是常溫壓縮機(谷輪壓縮機)和常溫雪中(R22)。
2、使用溫度范圍不一樣

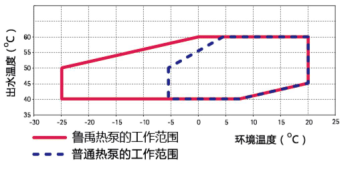

超低溫空氣源熱泵在-25℃以上可正常使用;常規空氣源熱泵在-5℃以上使用。
3、能效不一樣
超低溫空氣源熱泵在低溫下供暖效率要比常規熱泵高30%，在-20℃綜合能效比在1.8左右;在低溫下使用比常規熱泵更節能。
能效比和采暖效果如何?
該項目投入運行后，并安排專人專職監測管理。通過監測顯示，整個供暖季平均環境溫度為-4.25℃，超低溫空氣源熱泵系統進出水平均溫度溫度為48.6℃/44.3℃，設備冬季運行期平均COP為2.3左右。整供暖季設備運行良好，穩定可靠，噪音低，運行期間零投訴，建筑室內溫度長期保持20℃以上。
